隨著技術長足進步和生活水平的大幅提升，家電性能升級，日趨呈現便捷化、智能化、小型化、節能化的特點。豐富多彩、高顏值、高性能的小家電也悄然開花。家居使用場景使得小家電對電機的小型化、高效率、低噪聲、高控制精度和長壽命具有很高要求，同時也對電機的成本非常敏感。由此，直流無刷電機成為小家電應用的優選方案。
相比以往的小家電，智能小家電更多考慮的是提升產品能效及操作便捷性以滿足消費者需求，這同時對其主控芯片的算法和資源提出了更高要求。DSP芯片作為智能小家電電機控制的核心之一，具有集成度高、低功耗、實時性能強的特點，在小家電產品中能同時處理各種外部信息輸入，并指揮各個功能單元智能、高效地運行，達到人機交互的效果。進芯電子針對小家電提供了多種主控芯片應用方案，可以滿足客戶的多樣需求。
進芯電子高性能16位DSP ADP16F03作為高速吹風機的主控芯片，最高主頻可達100MHz，內置豐富的功能模塊，具備除法、開方、反正切、park變換、32位乘法及移位等計算功能，有較強的抗干擾能力。片內還集成了4個運放、3個比較器、3路捕獲等豐富的外設資源，能夠更精確、高效的實現無傳感器FOC核心算法，實現電機的平穩運轉。

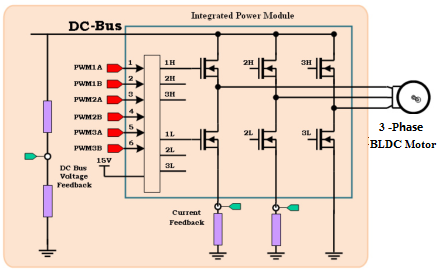

▲系統控制框圖
方案特點
整體BOM成本低，轉速可達110,000轉/分鐘
完整的各項保護功能：
1. 啟動保護 2. 過壓保護 3. 欠壓保護
4. 過流保護 5. 堵轉保護 6.缺相保護
7. 功率保護 8. 速度超調保護
9. 采樣異常保護
快速的啟動和停機：
1. 500ms加速到最大轉速，啟動平穩不抖動
2. 300ms極速剎車關停，關機平穩不抖動，剎車母線反沖電壓小
優秀的閉環控制：
1. 速度閉環控制 2. 電流閉環控制
3. 功率閉環控制
電機控制穩定:
即使輸入前端已波濤洶涌，電機運行仍穩如泰山
精準的閉環穩定控制:
可實現實時檢測加熱絲的溫度，PID調節溫度來實現精準控溫，可實現100次/秒的溫度調節

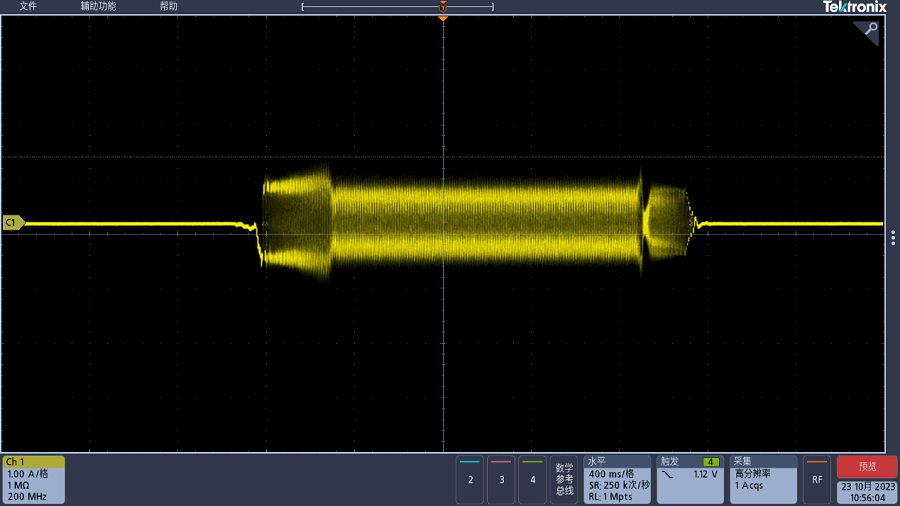

穩定的電流波形:

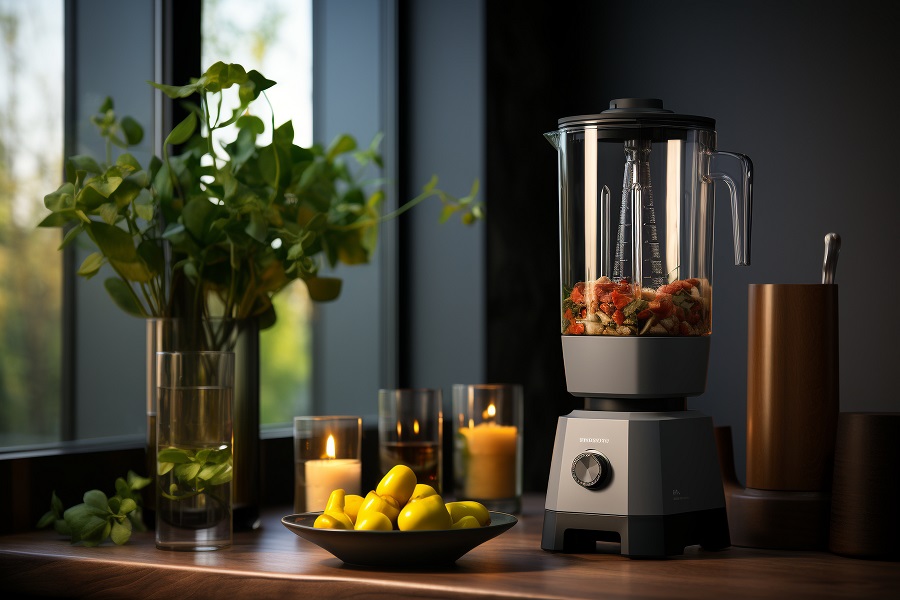

破壁機因其一機多用的強大優勢目前成為家庭必備的廚房小家電，靜音、深度破壁成為廣大消費者的需求。針對這一市場需求，進芯電子推出基于ADP32F4408高性能DSP主控芯片和自研無感FOC軟件算法推出破壁機解決方案。該方案支持變頻恒速破壁、輕音風扇散熱，實現深層萃取均勻釋放，是家庭料理完美伴侶。

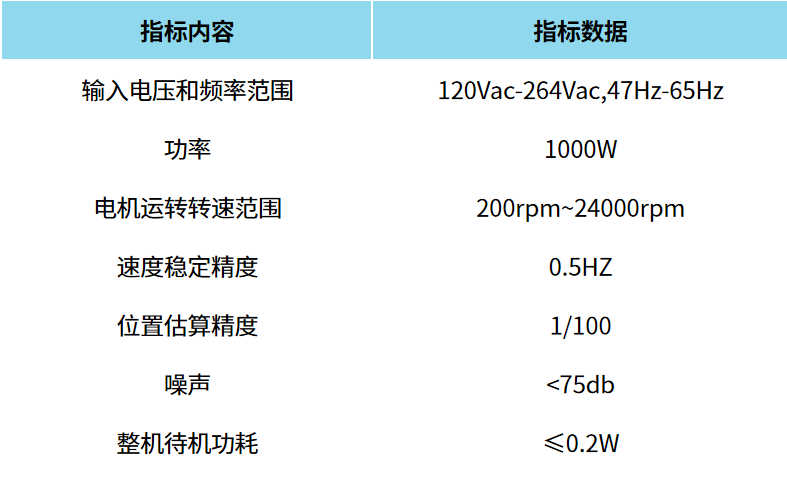

▲方案技術指標
# 聯系方式
針對各類高效能小家電電機控制需求，進芯電子可為客戶提供一站式DSP主控芯片解決方案，如需了解更多方案詳情或產品信息，請聯系0731-88731027。
